TCP/IP: Conceitos e Roteamento IP

Um curso introdutório em dois módulos, ministrado pela primeira vez em 1999 e atualizado para esta edição de 2026, em português do Brasil e em inglês

Um treinamento introdutório completo sobre como funcionam as inter-redes e como o IP encontra o caminho através delas: de bridges, roteadores e algoritmos de roteamento, passando pela pilha TCP/IP, pelo endereçamento, pelo ARP e por um pacote acompanhado hop a hop, até RIP, EIGRP, OSPF, IS-IS e BGP-4, listas de acesso, IPv6, multicast, MPLS e VRRP. Todos os 178 slides trazem notas do apresentador, então o deck basta para dar o curso, ou para aprender com ele, sem mais ninguém na sala.

Baseado num curso que Rodolfo Nützmann ministrou pela primeira vez em março de 1999, e reconstruído em 2026: slides 16:9 com os diagramas redesenhados como formas nativas e editáveis, o conteúdo atualizado para a prática atual (CIDR no lugar das classes de endereço, EIGRP no lugar do IGRP, BGP-4, IPv6 como a RFC 8200 o define, PIM, VRRPv3), e os temas históricos mantidos pelo valor didático e marcados como HISTÓRICO.

O slide de capa do curso: TCP/IP: Conceitos e Roteamento IP, edição modernizada 2026 (pt-BR), de Rodolfo Nützmann, baseada no curso "TCP/IP Concepts" apresentado na Semana de Tecnologia em março de 1999.
Clique na capa para apresentar os slides

Baixe o curso

Visão geral

Nível
Introdutório, dos princípios básicos aos protocolos de roteamento
Formato
Slides (PDF) e deck editável com notas (PPTX)
Slides
178 por edição, os mesmos slides nos dois idiomas
Notas do apresentador
Em todos os 178 slides, nos dois idiomas
Idiomas
Português (Brasil) e inglês (EUA)
Edição
2026
Ministrado pela primeira vez
1999
Preço
Gratuito, sem cadastro
Licença
CC0 1.0 Universal, uma dedicação ao domínio público

Para quem é

Quem aprende. Leia o PDF do começo ao fim, ou abra o PPTX no modo de apresentador e leia as notas como o comentário que o instrutor faria. Os objetivos no início de cada módulo e os resumos no fim dizem o que você deve ser capaz de explicar.

Quem ensina. As notas foram escritas para dar aula: o que dizer em cada slide, o que perguntar à turma, onde estão as confusões comuns e o que mudou desde 1999. O deck é totalmente editável, inclusive os diagramas, e os slides finais listam as RFCs e as fontes por tema, para você se preparar antes de preparar uma turma.

Uma olhada por dentro

6 dos 178 slides, escolhidos pelos diagramas. Cada um abre em tamanho real.

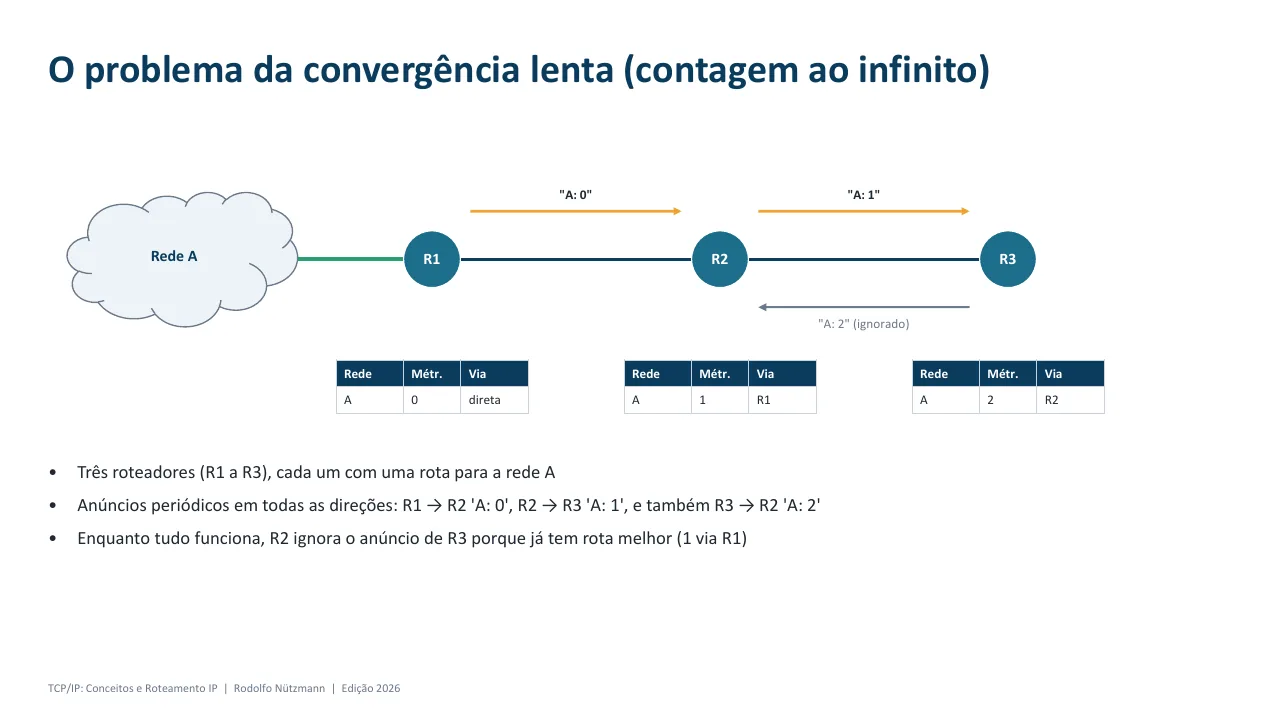

  • Diagrama: a rede A ligada ao roteador R1, com R2 e R3 em linha depois dele e, embaixo de cada roteador, sua tabela para A (métrica 0 direta, 1 via R1, 2 via R2); os anúncios seguem para longe de A, e o anúncio de R3 de volta para R2 é ignorado.
    O problema da convergência lenta (contagem ao infinito)Slide 26 · Parte 1: Conceitos gerais de roteamento

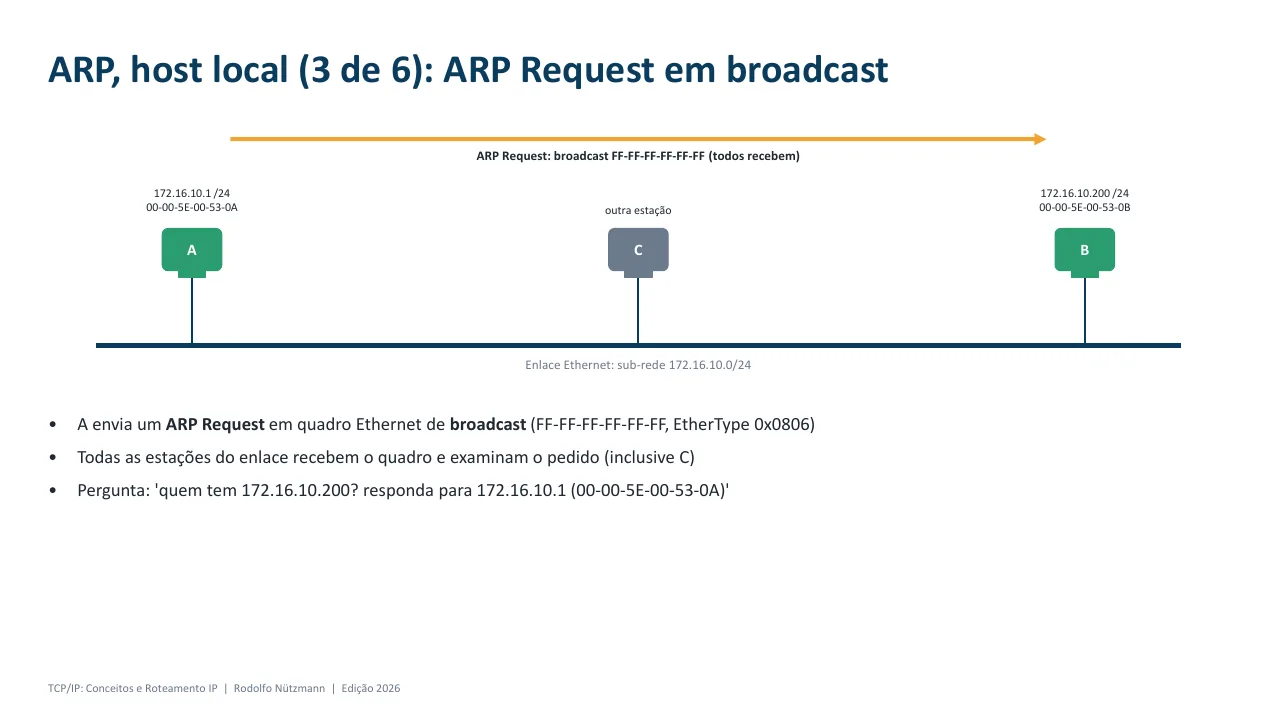

  • Diagrama: os hosts A (172.16.10.1) e B (172.16.10.200) e uma terceira estação, C, no mesmo enlace Ethernet, sub-rede 172.16.10.0/24; o ARP Request de A, enviado ao endereço de broadcast FF-FF-FF-FF-FF-FF, atravessa todo o enlace.
    ARP, host local (3 de 6): ARP Request em broadcastSlide 79 · Parte 3: Comportamento do protocolo IP

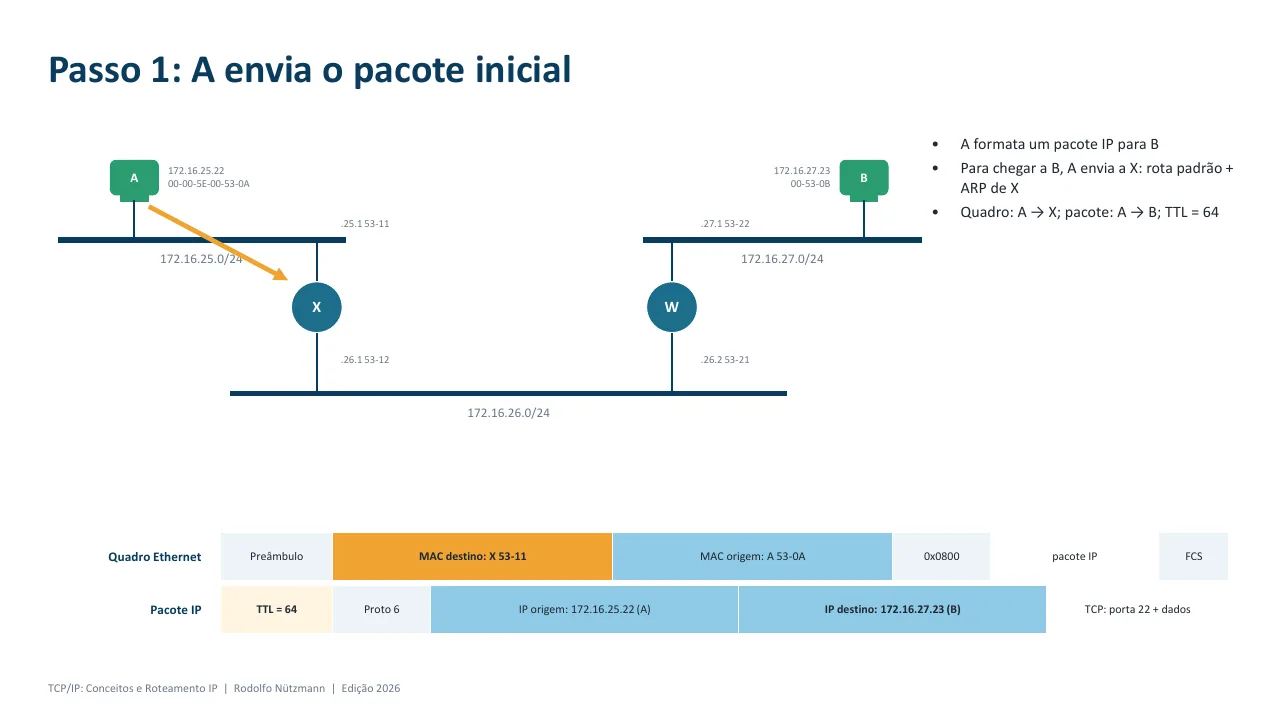

  • Diagrama: o host A, em 172.16.25.0/24, envia o pacote ao roteador X, a caminho do host B, em 172.16.27.0/24, passando pelo roteador W; embaixo, o frame Ethernet (MAC de destino de X, MAC de origem de A, tipo 0x0800) e o pacote IP (TTL 64, protocolo 6, origem A, destino B), campo a campo.
    Passo 1: A envia o pacote inicialSlide 97 · Parte 4: IP em uma inter-rede roteada: exemplo completo

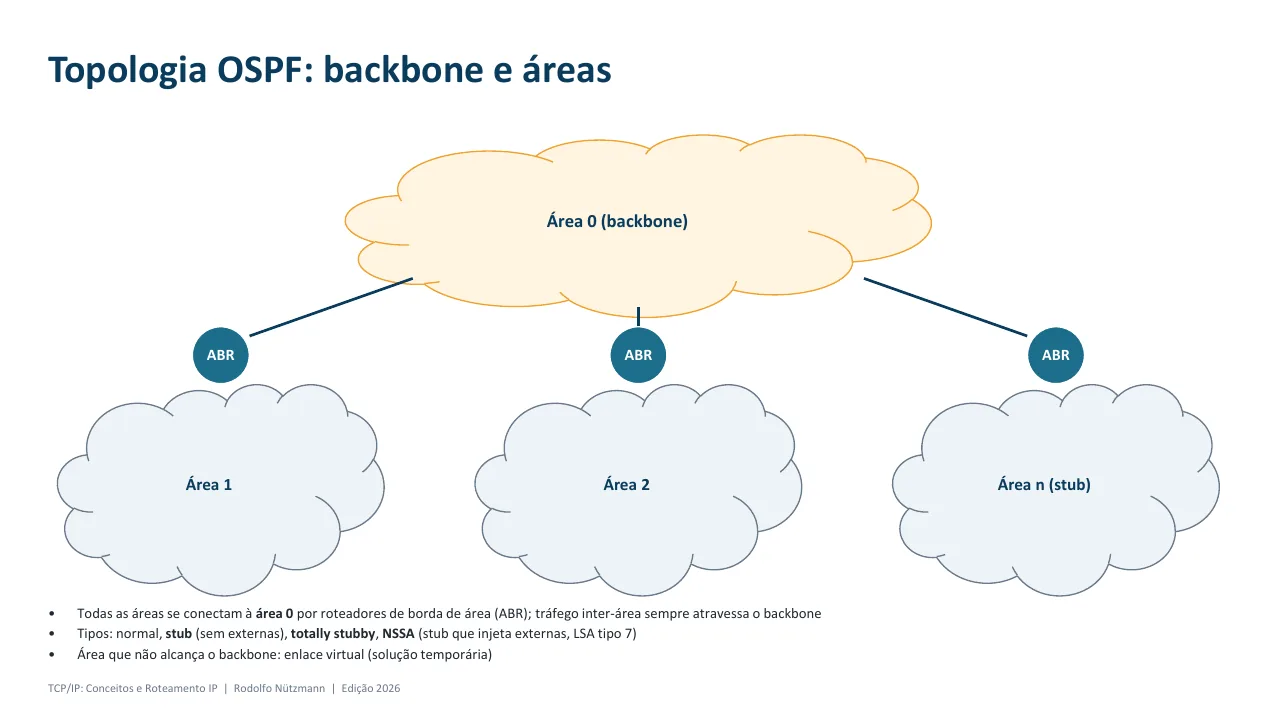

  • Diagrama: a área 0, o backbone, ligada por três ABRs (roteadores de borda de área) à área 1, à área 2 e a uma área stub n.
    Topologia OSPF: backbone e áreasSlide 121 · Parte 5: Protocolos de roteamento IP

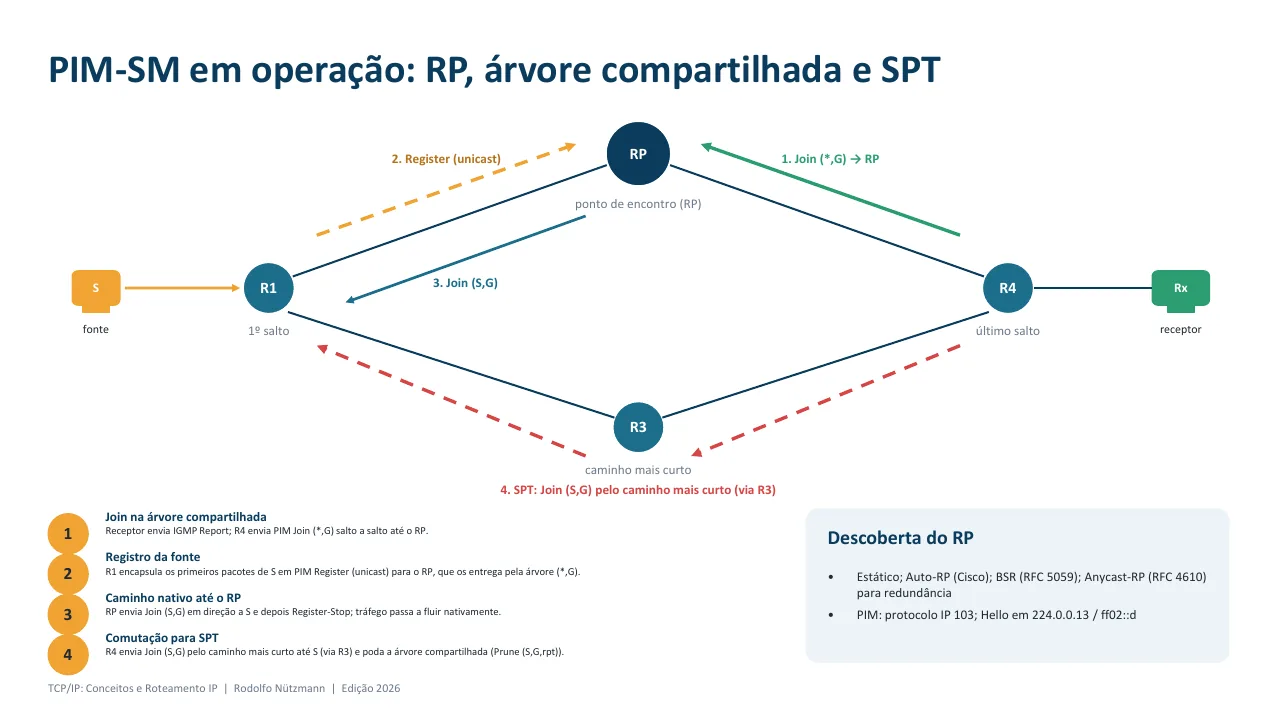

  • Diagrama: uma fonte atrás do roteador de primeiro hop, R1, e um receptor atrás do roteador de último hop, R4, com o RP (rendezvous point) acima deles e R3 no caminho mais curto, abaixo; os quatro passos aparecem numerados: o join na árvore compartilhada, o registro da fonte, o caminho nativo até o RP e a comutação para a árvore de caminho mais curto.
    PIM-SM em operação: RP, árvore compartilhada e SPTSlide 166 · Parte 9: Multicast IP

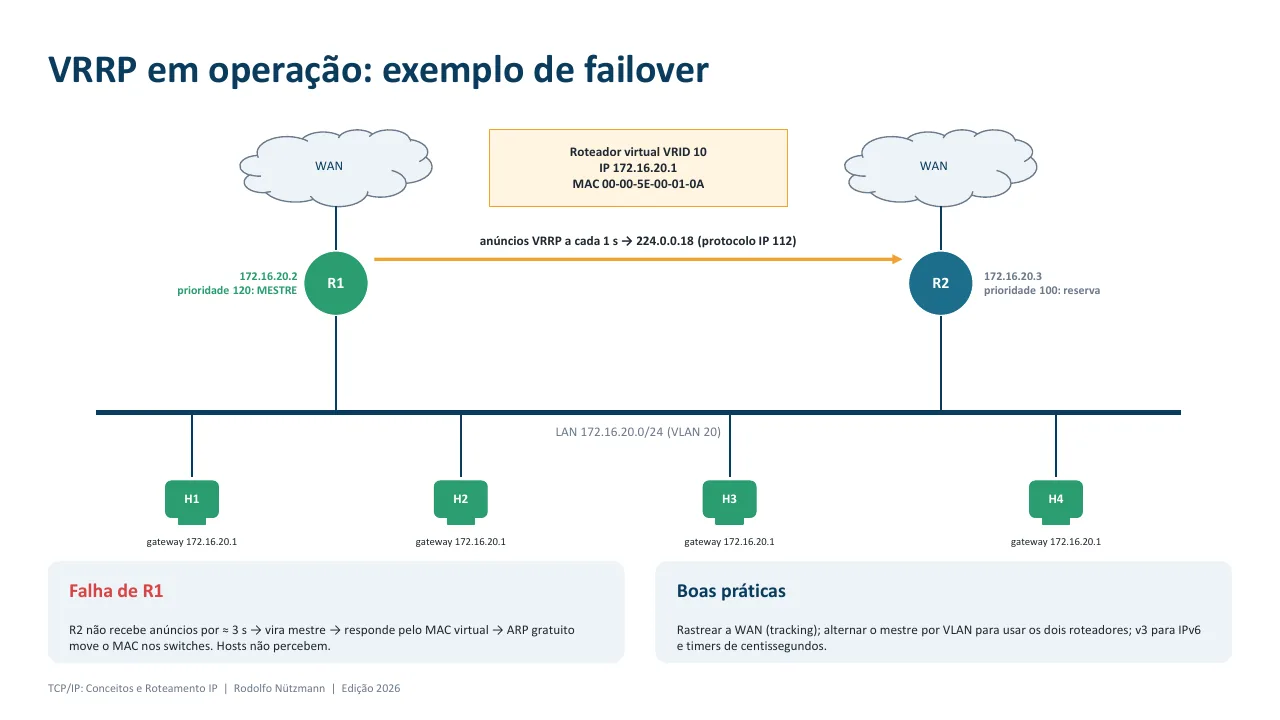

  • Diagrama: os roteadores R1 (prioridade 120, master) e R2 (prioridade 100, backup) compartilham o roteador virtual 10 em 172.16.20.1, o gateway de quatro hosts na VLAN 20; R1 envia anúncios a cada segundo para 224.0.0.18 e, quando R1 falha, R2 assume o MAC virtual depois de cerca de três segundos.
    VRRP em operação: exemplo de failoverSlide 174 · Parte 10: MPLS e VRRP

Quer este curso ministrado ao vivo?

Rodolfo Nützmann ministra este curso como treinamento com instrutor para equipes, presencial ou virtual, em português ou em inglês: um veterano com três décadas de campo, que vive de ensinar, com demonstrações reais e laboratórios práticos que levam o assunto além dos slides.

Perguntar sobre uma turma →

Programa do curso

Os slides 1 a 3 abrem o curso (o título, a agenda e a comparação entre 1999 e 2026, mais abaixo); os slides 176 e 177 listam as RFCs e as fontes por tema; o slide 178 o encerra.

Módulo 1

  1. Parte 1 · slides 4 a 41

    Conceitos gerais de roteamento

    Apresentar esta parte →
    • Heterogeneidade e os componentes de uma inter-rede
    • Dispositivos de interconexão e o modelo OSI
    • Bridges e switches de camada 2, o domínio de broadcast e o Spanning Tree
    • Roteadores: fluxo de dados, vantagens e limitações
    • Protocolos roteáveis e não roteáveis
    • Endereçamento de rede contra endereçamento de enlace, e encapsulamento
    • Roteamento estático e dinâmico
    • Vetor de distância: métricas, contagem ao infinito, split horizon, poison reverse, hold-down e atualizações disparadas, com um exemplo resolvido
    • Estado de enlace: princípios, vantagens e os protocolos em uso
    • Sistemas autônomos

Módulo 2

  1. Parte 2 · slides 42 a 66

    TCP/IP

    Apresentar esta parte →
    • Origem e governança do TCP/IP
    • A pilha comparada ao modelo OSI: camadas de aplicação, transporte e internet
    • O datagrama IPv4 em detalhe, números de protocolo e de porta, demultiplexação
    • Conversão de decimal para binário e o endereço IPv4
    • Endereçamento por classes (histórico), CIDR e endereços de uso especial
    • Sub-redes, a máscara de sub-rede e a comparação sob máscara
    • VLSM, com um plano de endereçamento para um /24

  2. Parte 3 · slides 67 a 93

    Comportamento do protocolo IP

    Apresentar esta parte →
    • Determinação de rota: local ou remoto, com o AND
    • Consulta ao gateway do próximo salto
    • ARP (RFC 826) passo a passo, para um host local e um remoto, com os pacotes de requisição e resposta
    • Proxy ARP, com um exemplo resolvido
    • O ARP em 2026: ARP gratuito, o cache, segurança e IPv6

  3. Parte 4 · slides 94 a 104

    IP em uma inter-rede roteada: exemplo completo

    Apresentar esta parte →
    • A topologia e a transferência de dados em seis passos, salto a salto
    • Nomes de host: do arquivo hosts ao DNS
    • Proxy ARP: padrões dos fabricantes

  4. Parte 5 · slides 105 a 134

    Protocolos de roteamento IP

    Apresentar esta parte →
    • RIP: origem, variantes e a mensagem do RIPv2
    • Distância administrativa
    • Do IGRP ao EIGRP: a métrica composta, o DUAL e o multicaminho
    • Redistribuição de rotas e seus riscos
    • OSPF: áreas, tipos de roteador, tipos de rede, Hello, adjacências, DR e BDR, LSAs e a LSDB, rotas inter-área e externas
    • OSPFv3 e IS-IS
    • Protocolos interiores contra exteriores, EGP, e os atributos e a seleção do melhor caminho do BGP-4

  5. Parte 6 · slides 135 a 140

    Controle de acesso IP

    Apresentar esta parte →
    • As ACLs no fluxo de processamento do roteador
    • Exemplos de ACL padrão: permitir a rede interna, negar um host, negar uma sub-rede
    • As ACLs em 2026: estendidas, nomeadas, IPv6 e firewalls stateful

  6. Parte 7 · slides 141 a 145

    Tópicos adicionais de roteamento IP

    Apresentar esta parte →
    • Tratamento de broadcast IP e o problema do DHCP
    • DHCP relay e broadcast direcionado
    • Endereços secundários
    • Interfaces não numeradas

  7. Parte 8 · slides 146 a 157

    IPv6: de 'IPng' a protocolo dominante

    Apresentar esta parte →
    • Do 'IPng' (1995) à RFC 8200 (2017)
    • As diferenças em relação ao IPv4, o cabeçalho e os cabeçalhos de extensão
    • Endereçamento: 128 bits, três tipos, sem broadcast; tipos e escopos
    • Neighbor Discovery e SLAAC
    • Roteamento, fluxos e classe de tráfego, segurança
    • Transição e coexistência entre IPv4 e IPv6

  8. Parte 9 · slides 158 a 167

    Multicast IP

    Apresentar esta parte →
    • Endereços multicast e seu mapeamento para endereços MAC
    • IGMP e MLD
    • Modo denso contra modo esparso e a verificação RPF
    • Protocolos de roteamento multicast, e o PIM-SM: o RP, a árvore compartilhada e a SPT
    • RSVP, e o que restou dele

  9. Parte 10 · slides 168 a 175

    MPLS e VRRP

    Apresentar esta parte →
    • Comutação por rótulos e sua terminologia
    • FIB, LIB e LFIB, com um exemplo
    • Aplicações do MPLS em 2026
    • VRRP: redundância de gateway padrão, com um exemplo de failover
    • O resumo do Módulo 2

Objetivos de aprendizagem

Módulo 1

  1. Vocabulário de interconexão. Reconhecer os termos e conceitos básicos de inter-redes: enlaces LAN e WAN, dispositivos de interconexão, domínios de broadcast e de colisão.
  2. Bridges e switches x roteadores. Comparar a operação de bridges/switches de camada 2 e de roteadores, e entender o switching de camada 2 e de camada 3.
  3. Protocolos roteáveis. Descrever as propriedades de um protocolo roteável e situar historicamente os protocolos não roteáveis.
  4. Vetor de distância. Explicar o princípio de operação, a instabilidade inerente (convergência lenta) e as técnicas que a corrigem.
  5. Estado de enlace. Explicar os algoritmos SPF (Dijkstra), suas vantagens sobre vetor de distância e os protocolos que os implementam.
  6. Sistemas autônomos. Definir sistema autônomo e distinguir protocolos de roteamento interiores e exteriores.

Módulo 2

  1. Características do TCP/IP. Pilha de protocolos, datagrama IPv4, números de protocolo e de porta, endereçamento, sub-redes e VLSM, comunicação entre hosts, ARP e Proxy ARP.
  2. Processo de roteamento IP. Descrever em detalhe, passo a passo, o que acontece com um pacote entre a estação de origem e a de destino em uma inter-rede roteada.
  3. RIP e EIGRP. Lembrar os fundamentos do RIP (v1, v2, RIPng) e do EIGRP (métrica composta, DUAL, multicaminho) e o papel da distância administrativa.
  4. Redistribuição e OSPF. Discutir a redistribuição de rotas entre processos de roteamento e lembrar os princípios do OSPF (áreas, tipos de roteador, Hello, DR, LSAs).
  5. BGP-4. Distinguir protocolos interiores e exteriores e descrever os fundamentos do BGP-4 (vetor de caminho, eBGP/iBGP, atributos).
  6. Controle de acesso. Lembrar como listas de controle de acesso (ACLs) em roteadores filtram tráfego IP, e como evoluíram para firewalls stateful.
  7. Tópicos de operação. Tratamento de broadcasts (DHCP relay), endereços secundários, interfaces não numeradas, rotas estáticas e padrão.
  8. IPv6 e tecnologias complementares. Entender IPv6 (cabeçalho, endereçamento, ND/SLAAC, roteamento, transição), multicast IP (IGMP/MLD, PIM), RSVP, MPLS e VRRP.

De 1999 a 2026

TemaEm 1999Em 2026
Enlaces LANEthernet 10/100, Token Ring, FDDIEthernet 1 G a 400 G, Wi-Fi 6/7; Token Ring e FDDI extintos
Protocolos de redeTCP/IP, IPX, AppleTalk, DECnet, SNAApenas IP (IPv4 e IPv6); os demais são legado
Endereçamento IPv4Classes A/B/C, sub-redes contíguasCIDR/VLSM (RFC 4632); esgotamento do IPv4 (IANA 2011, LACNIC 2020); NAT e CGNAT
IPv6"IPng" em rascunho (RFC 1883)RFC 8200 (2017); > 50 % dos acessos ao Google (mar/2026); Brasil ≈ 59 % (APNIC, out/2026)
IGPRIP, IGRP, OSPFOSPFv2/v3, IS-IS, EIGRP (RFC 7868); RIP apenas em redes pequenas
EGPEGP em extinção, BGP-4 chegandoBGP-4 (RFC 4271) universal; ASN de 32 bits (RFC 6793)
MulticastDVMRP, MOSPF, MBonePIM-SM/SSM (RFC 7761, RFC 4607), IGMPv3/MLDv2
Redundância de gatewayVRRP recém-publicado (RFC 2338)VRRPv3 (RFC 5798) para IPv4 e IPv6; HSRP
Interconexão L2Bridges, STP 802.1DSwitches multicamada, RSTP/MSTP, VLANs 802.1Q, EVPN

A comparação é o próprio slide 3 do curso, com os números que, segundo as notas do slide, foram verificados em outubro de 2026.

Downloads

ArquivoTamanhoSHA-256Baixar
Português (Brasil) · PDFEdição do leitor: os slides, para ler e imprimir1,8 MB7a7cc379826e60fb864026bc948cbc632c7b764d5f87b36a95cec339ef0beb9aBaixarLer online
Português (Brasil) · PowerPoint (PPTX)Edição do instrutor: o deck editável com as notas do apresentador0,8 MB43ea465cb39750947836b69a9620349605666667da82b24f9f92b360a217d72eBaixar
Inglês (EUA) · PDFEdição do leitor: os slides, para ler e imprimir1,3 MB1200491e565cc2d00b99465b01d925c9b4a67d02563eb54a8d77d13ec5ab2355BaixarLer online
Inglês (EUA) · PowerPoint (PPTX)Edição do instrutor: o deck editável com as notas do apresentador0,8 MBef51eb558de1d2e088005685d8d1d209ea08f9bba9b2ab59c8981a00957fbf95Baixar

Licença

Oferecido sob a CC0 1.0 Universal. Você pode copiar, modificar, traduzir e distribuir este curso, e usá-lo em aula, com fins comerciais ou não, sem pedir permissão.

O crédito a Rodolfo Nützmann é bem-vindo, nunca obrigatório. Como pede a declaração da CC0, ao usar o material, não dê a entender que tem o endosso do autor.

Ler a declaração da CC0 1.0 ↗
